    每天5分钟，精通南宫28BIM智能工具 | 南宫28BIM钢筋--梁平法信息（四）

    新闻来源： 阅读数量：567 更新日期：2024/5/13

    南宫28BIM智能工具


    南宫28BIM智能工具是南宫28科技结合人工智能技术自主研发的可无缝对接主流建模平台的BIM引擎。帮助用户简化操作步骤、提高建模效率，完成土建、钢筋、安装的快速出量。


    - 梁加腋 -

    布置加腋

    使用背景

    用于生成带配筋信息的加腋图元。

    操作步骤

    1、点击【南宫28 BIM 钢筋】选项卡，然后点击【梁加腋】按钮，下拉选择【布置加腋】功能；

    2、打开梁加腋参数设置界面，在“加腋类型设置”组别中选择加腋形状和加腋类型，当前仅支持三角形的加腋形状,支持的加腋类型有：上腋、侧腋和下腋;

    3、在“布置位置”组别中选择加腋生成的节点及位置，加腋节点包括：梁柱交叉处、梁墙交叉处和梁梁交叉处，加腋位置包括：两端、起始端、终止端；

    4、勾选“覆盖已布置梁加腋”则工程中所选择的加腋节点处的加腋均被删除后重新布置；

    5、勾选“布置后自动构件分类”则生成加腋即自动完成构件分类；

    6、在“加腋参数”组别中设置加腋的长度、高度和宽度；

    7、在“加腋配筋”组别中输入配筋信息，选择布置方式（以侧腋和“梁柱交叉处”为节点为例，其余加腋节点操作一致）， 如图16-1所示；


    图16-1

    8、选择【选面布置】，在视图中先选择一个梁侧面，再选择一个柱侧面，加腋生成成功；

    9、选择【楼层布置】，弹出楼层选择窗口，勾选楼层，点击 【确定】，布置成功，视图中对应位置处生成加腋，如图16-2所示；


    图16-2

    10、选择【选梁布置】，在视图中单选或框选要布置加腋的梁构件，点击左上角【完成】，布置成功，视图中对应位置处生成加腋，如图16-3所示；


    图16-3

    11、选择【单跨布置】，在视图中选择要布置加腋的梁跨段，即可布置成功，继续单击跨段，可继续生成加腋，直至按Esc键退出【单跨布置】操作，如图16-4所示；


    图16-4

    12、点击界面左下角【删除加腋】功能，弹出删除加腋操作窗口。勾选需要删除的加腋类型，点击【删除加腋】，工程中对应勾选的加腋类型被删除，如图16-5所示。


    图16-5

    13、删除加腋操作窗口中将列举出工程中所有的加腋类型，如图16-6所示。


    图16-6


    查改加腋信息

    使用背景

    用于修改已布置的加腋图元的配筋信息。

    操作步骤

    1、点击【南宫28BIM钢筋】选项卡，选择【梁加腋】，下拉点击【查改加腋信息】功能；

    2、点击【选择构件】按钮，在视图中单选或多选加腋图元，然后点击左上角【完成】，如图16-7所示；


    图16-7

    3、弹出加腋信息查改窗口，修改配筋信息，点击【应用到同名称构件】按钮，可将修改后的配筋信息应用到同类型加腋图元中，完成修改， 如图16-8所示；


    图16-8


    修改加腋类型

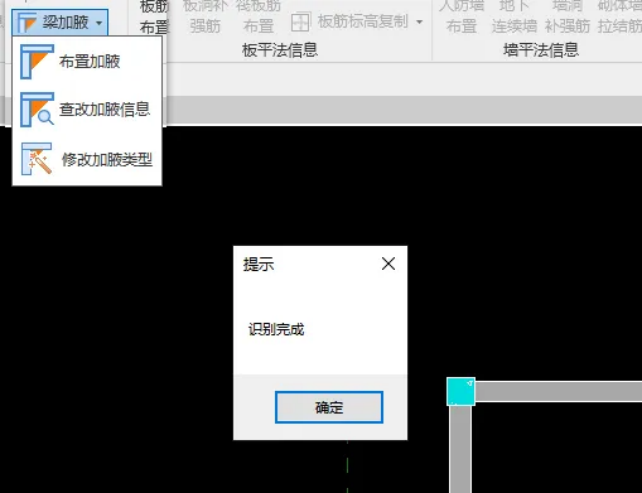

    修改加腋类型的功能，当项目中有使用Revit软件创建的梁加腋并已经完成分类时，在梁平法信息功能区中下拉梁加腋，点击【修改加腋类型】，弹出“识别成功”窗口提示，软件将加腋自动识别为“上腋、下腋或侧腋”，如图16-9所示；


    图16-9


    - 校核梁信息 -

    使用背景

    用于核查梁配筋信息遗漏与否。

    操作步骤

    1、点击【南宫28 BIM 钢筋】选项卡；

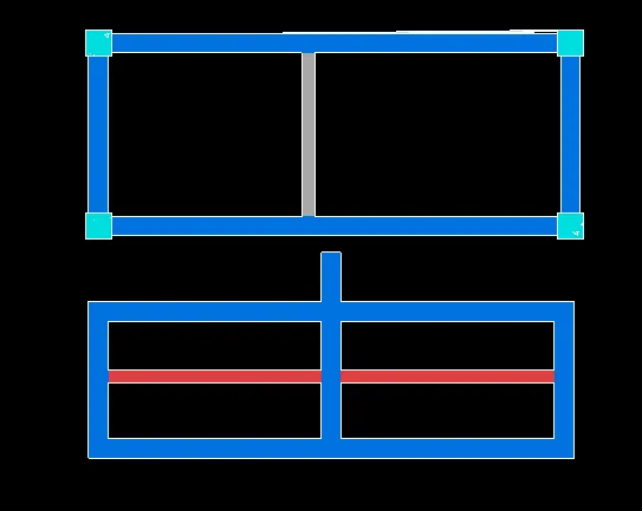

    2、点击【校核梁信息】，在视图中的梁构件变色,通过【应用同名称梁】、【层间复制】、【标准层复制】、【梁信息镜像】后得到的梁构件为蓝色；修改过软件默认的信息的梁构件为红色；未改变软件默认信息的梁构件保留原来的颜色，如图16-10所示。


    图16-10
